Kundenspezifische Sensorgehäuse übertreffen Standardlösungen, die oft Kompromisse darstellen und zu Zuverlässigkeitsproblemen sowie manueller Nacharbeit führen. Eine individuelle Gehäuselösung, beispielsweise aus schlagfestem ABS mit metallverstärkten Befestigungspunkten, gewährleistet höhere Stabilität gegen Vibrationen und integriert Funktionen wie IP65-Kabeldurchführungen direkt. Dies eliminiert manuelle Bearbeitung, reduziert Montagezeiten und verbessert die Prozesssicherheit.
Trotz anfänglicher Werkzeugkosten senken kundenspezifische Gehäuse die Gesamtbetriebskosten (TCO) erheblich, da sie Feldausfälle und Servicekosten minimieren. Zudem optimieren sie die Lieferkette und ermöglichen anwendungsspezifisches Design. Die Investition in eine maßgeschneiderte Lösung amortisiert sich schnell, macht das Sensorgehäuse zu einem strategischen Faktor für langlebige und wirtschaftliche Sensorsysteme.
Wie eine kundenspezifische Gehäuselösung Zuverlässigkeit und Kosten nachhaltig verbessert

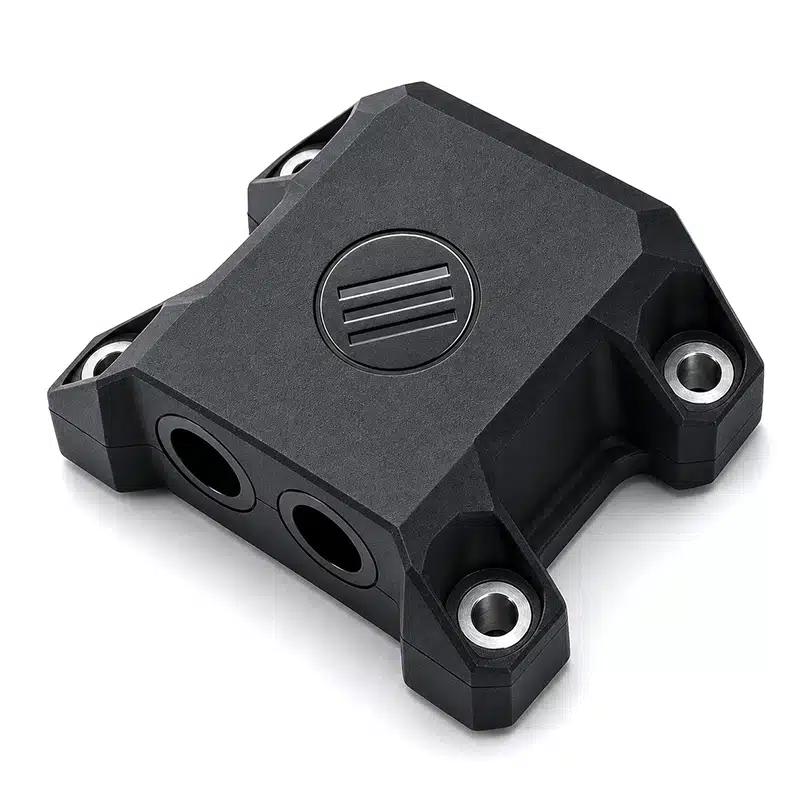

Sensorgehäuse mit metallverstärkten Befestigungspunkten
In der Entwicklung robuster Sensorik für Bau- und Agrartechnik entscheidet nicht nur die Elektronik über die Zuverlässigkeit des Systems – auch das Sensorgehäuse spielt eine wichtige und oft unterschätzte Rolle. Es bildet die mechanische Verbindung zur Maschine und ist dadurch direkt den Belastungen im täglichen Einsatz ausgesetzt.
Genau hier stoßen viele Standardlösungen an ihre Grenzen. Standard-Sensorgehäuse sind für möglichst viele Anwendungen ausgelegt und deshalb immer ein Kompromiss.
TCO statt Stückpreis: Optimiertes Sensorgehäuse statt Standardkompromisse
Im konkreten Projekt führte dieser Kompromiss zu deutlichen Problemen. Die Befestigungspunkte hielten den dauerhaften Vibrationen nicht zuverlässig stand, während Kabeldurchführungen zusätzlich manuell angepasst werden mussten. Dadurch stiegen die Ausfallraten, die Qualität in der Montage schwankte stärker und auch der Aufwand in der Produktion nahm zu.
Hinzu kommt: Standard-Sensorgehäuse sind zwar oft schnell verfügbar, langfristig jedoch häufig weder technisch noch wirtschaftlich die beste Lösung.
Die Entscheidung für ein kundenspezifisches Sensorgehäuse war deshalb der logische Schritt – vor allem aus technischer Sicht.

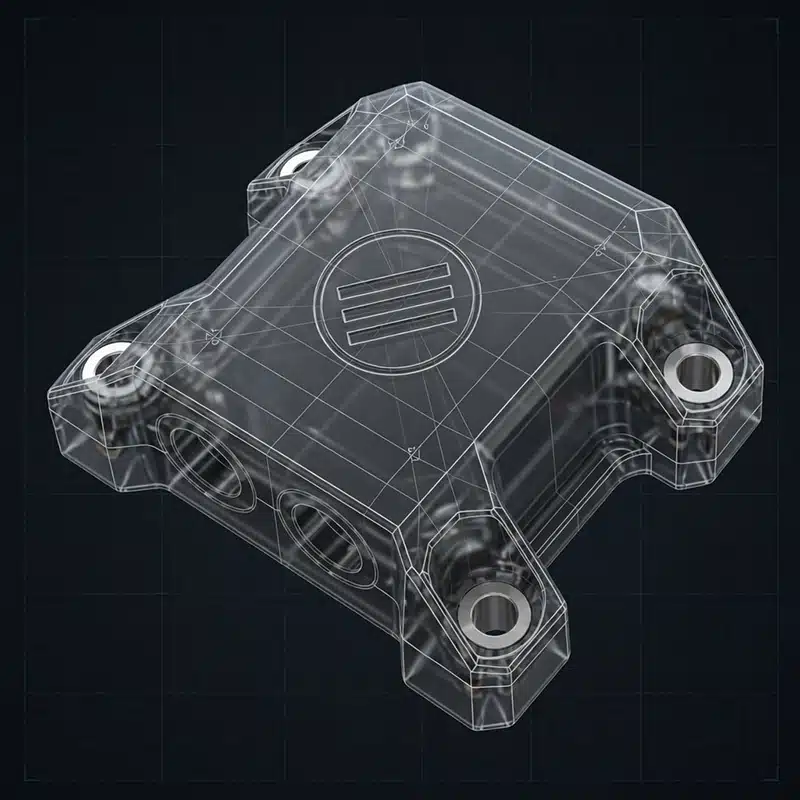

Gemeinsam mit uns entstand daraus eine individuelle Gehäuselösung, die speziell für den Einsatz unter anspruchsvollen Umweltbedingungen ausgelegt wurde. Durch die enge Abstimmung zwischen Entwicklung, Konstruktion und Fertigung konnten sämtliche kritischen Schnittstellen gezielt optimiert werden – von der vibrationssicheren Befestigung über integrierte Kabeldurchführungen bis hin zur montagefreundlichen Gesamtarchitektur.
Fact Sheet: Welche Faktoren bestimmen die tatsächlichen Gehäusekosten? (.pdf) >>
Werkstoff und mechanische Auslegung von Sensorgehäusen
Die Wahl fiel auf ein Sensorgehäuse aus ABS-Kunststoff, da dieses Material besonders schlagfest ist und eine gute Formstabilität bietet. Für typische Anwendungen eignet sich ein Temperaturbereich von etwa –30 °C bis +80 °C und ist damit ideal für den Einsatz in mobilen Maschinen.
Ein wichtiger Unterschied zeigt sich bei den Befestigungspunkten des Sensorgehäuses. Bei vielen Standardlösungen werden Schrauben direkt im Kunststoff befestigt. Dadurch kann sich das Material mit der Zeit verformen, die Schraubverbindung lockert sich und es entsteht Spiel.
Bei diesem Design wurden dagegen Metallbuchsen direkt in den Spritzguss integriert. Dadurch werden Kräfte gezielt aufgenommen und die Verschraubungen bleiben auch bei dauerhaften Vibrationen stabil und zuverlässig.
Zusätzlich wurde die Form des Sensorgehäuses gezielt angepasst. Größere Radien und verstärkte Wandbereiche helfen dabei, Belastungen besser zu verteilen und die Lebensdauer des Gehäuses deutlich zu erhöhen.
Funktionale Integration im Sensorgehäuse reduziert Prozesskosten
Ein wesentlicher Vorteil kundenspezifischer Sensorgehäuse liegt in der durchgängigen Integration wichtiger Funktionen. So setzen die Entwickler Features wie IP65-konforme Kabeleinführungen, definierte Dichtflächen oder passende Aufnahmen für Stecksysteme direkt im Spritzgusswerkzeug um.
Manuelle Nachbearbeitung entfällt
Dadurch entfällt im Vergleich zu Standard-Sensorgehäusen die manuelle Nachbearbeitung vollständig. Das verbessert nicht nur die Qualität der Bauteile, sondern vereinfacht gleichzeitig auch die Produktion.
So profitieren Hersteller von einer konstanten Bauteilqualität ohne zusätzliche manuelle Eingriffe. Gleichzeitig verkürzen sich die Montagezeiten deutlich, da sich die Komponenten direkt als „Drop-in“-Lösung integrieren lassen. Darüber hinaus sorgen reproduzierbare Toleranzen für eine hohe Prozesssicherheit in der Serienfertigung.
Zusätzlich unterstützt die Gehäuseform eine eindeutige Montageorientierung im Sinne von Poka Yoke und verhindert dadurch Montagefehler. Gleichzeitig nutzt die anwendungsspezifische Geometrie den vorhandenen Bauraum optimal aus und erleichtert die Integration in das Gesamtsystem.
Im Vergleich zu Standard-Sensorgehäusen entfällt damit die manuelle Nachbearbeitung vollständig. Das wirkt sich direkt auf die Produktion aus:
- konstante Bauteilqualität ohne manuelle Eingriffe
- reduzierte Montagezeiten durch „Drop-in“-Integration
- hohe Prozesssicherheit durch reproduzierbare Toleranzen
Oberflächendesign und Struktur von Sensorgehäusen
Auch die innere und äußere Struktur des Sensorgehäuses legten die Entwickler gezielt auf die jeweilige Anwendung aus. Eine optimierte Rippenstruktur erhöht die Steifigkeit des Gehäuses und reduziert gleichzeitig den Materialeinsatz.
Zusätzlich bietet auch die Oberflächengestaltung technische und wirtschaftliche Vorteile. Sämtliche Oberflächenstrukturen werden direkt werkzeugfallend im Spritzgussprozess erzeugt, sodass keine nachträglichen Bearbeitungs- oder Veredelungsschritte erforderlich sind. Dadurch bleiben die Fertigungsprozesse effizient, die Oberflächenqualität reproduzierbar und die Bauteile optisch konstant hochwertig. So wurde das Logo glatt ausgeführt, während die umlaufenden Gehäuseflächen mit einer VDI-27-Struktur versehen sind.
Durch diesen Kontrast hebt sich das Branding optisch klar von der strukturierten Oberfläche ab und verleiht dem Sensorgehäuse gleichzeitig eine hochwertige technische Anmutung. Außerdem reduziert die strukturierte Oberfläche sichtbare Gebrauchsspuren im täglichen Einsatz, verbessert die Haptik und unterstützt eine hochwertige Markenintegration.

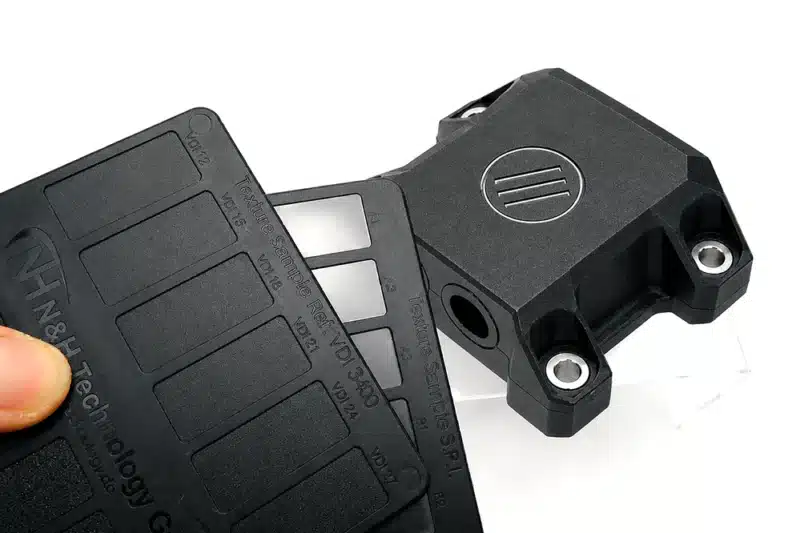

VDI-27-Struktur und glattes Logo direkt im Spritzguss integriert
Die kostenlose N&H Musterkarte mit den gängigsten VDI- und SPI-Oberflächen können Sie direkt bei uns anfordern. >>
Wirtschaftlichkeit von Sensorgehäusen – TCO statt Stückpreis
Für technische Einkäufer ist der Stückpreis eines Sensorgehäuses häufig die erste Vergleichsgröße – für eine fundierte Entscheidung jedoch nicht ausreichend. Die tatsächlichen Vorteile eines kundenspezifischen Sensorgehäuses zeigen sich vor allem in der TCO-Betrachtung (Total Cost of Ownership). Denn durch den Wegfall manueller Nacharbeiten sinken die Prozesskosten bereits in der Produktion. Gleichzeitig reduzieren sich Feldausfälle, Reklamationen und Servicekosten deutlich. Im Gegensatz dazu verursachen Standard-Sensorgehäuse häufig versteckte Folgekosten – etwa durch Nacharbeit, schwankende Montagequalität, höhere Ausfallraten oder zusätzlichen Serviceaufwand im Feld.
Die wirtschaftliche Stärke eines kundenspezifischen Sensorgehäuses zeigt sich in der TCO-Betrachtung:
- Entfall von Prozesskosten (keine Nacharbeit)
- Reduzierte Feldausfälle und Servicekosten
- Werkzeugkosten von 4.900€ als Basis für Serienqualität
- Fixer Stückpreis von 3,89€ / Abrufmenge 2.000 Stück über zwölf Monate
Versorgungssicherheit für Sensorgehäuse in der Serie

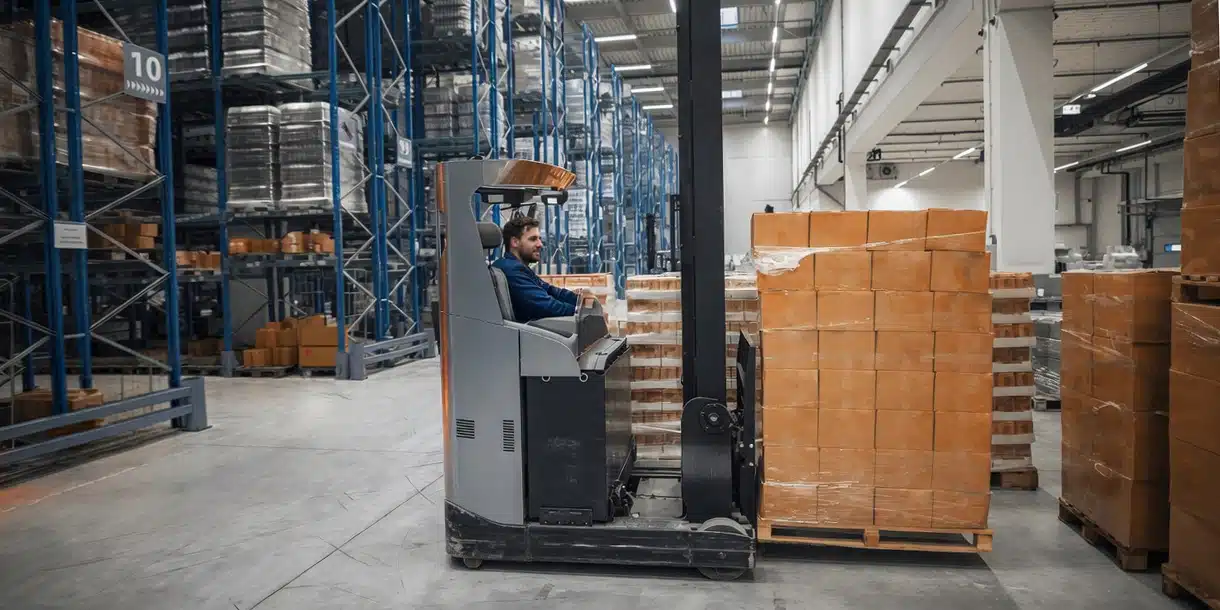

Neben der technischen Entwicklung optimierten die Projektpartner auch die Lieferstrategie für das Sensorgehäuse gezielt auf die Anforderungen der Serie. Das Projekt basiert auf einem Abrufmodell in Kombination mit einem bereitgestellten Pufferlager. Dadurch lassen sich Produktionsbedarfe flexibel steuern und gleichzeitig stabile Lieferprozesse sicherstellen.
So entsteht eine zuverlässige Lieferkette mit hoher Just-in-Time-Verfügbarkeit und einer deutlich verbesserten Versorgungssicherheit. Gleichzeitig gleicht das Pufferlager kurzfristige Bedarfsschwankungen aus und unterstützt eine langfristige Preisstabilität. Für den Einkauf reduziert sich dadurch nicht nur der Planungsaufwand, sondern auch das Risiko von Lieferengpässen, Produktionsunterbrechungen oder kurzfristigen Kostensteigerungen deutlich.
- Just-in-Time-Verfügbarkeit
- hohe Versorgungssicherheit
- Abfederung kurzfristiger Bedarfsschwankungen
- langfristige Preisstabilität
Fazit – Sensorgehäuse als strategischer Faktor
Das Projekt zeigt klar: Das Sensorgehäuse ist kein Nebenbauteil, sondern ein funktional und wirtschaftlich relevanter Systembestandteil.
Die Investition in eine kundenspezifische Lösung amortisiert sich schnell – durch reduzierte Prozesskosten, höhere Zuverlässigkeit und stabile Lieferketten. Während Standardgehäuse kurzfristig verfügbar sind, bieten sie keine nachhaltige Lösung für anspruchsvolle Anwendungen.
Für Konstrukteure und technische Einkäufer ergibt sich daraus eine klare Schlussfolgerung:
Wer langfristig denkt, optimiert nicht nur das Bauteil – sondern das gesamte System.
Sie planen ein neues Sensorprojekt oder möchten bestehende Gehäuselösungen optimieren?
Wir unterstützen Sie von der ersten Konzeptidee bis zur serienreifen Fertigung – individuell, wirtschaftlich und anwendungsorientiert. Kontaktieren Sie uns für eine individuelle Beratung und Entwicklungslösung.
Auf Wunsch liefern wir zusätzlich die passende Eingabetastatur zu Ihrer Gehäuselösung – darunter Folientastaturen, Silikonschaltmatten sowie die komplette Kabelkonfektionierung. So erhalten Sie alle Komponenten optimal aufeinander abgestimmt aus einer Hand.
Über das Projekt
Wir begleiteten das Projekt von der technischen Konzeptphase über die werkzeuggerechte Konstruktion bis hin zur Serienfertigung. Das Ergebnis war kein angepasstes Standardprodukt, sondern eine vollständig kundenspezifische Lösung, mit der wir sowohl die mechanische Belastbarkeit als auch die Prozesssicherheit in der Produktion signifikant verbessern konnten.
So entstand ein Kunststoffgehäuse, das nicht nur die Anforderungen der Anwendung erfüllt, sondern aktiv zur Reduzierung von Ausfällen, Montagezeiten und Gesamtkosten beiträgt – ein entscheidender Faktor für langlebige und wirtschaftliche Sensorsysteme im Off-Highway-Bereich.
Fragen zu Entwicklung und Einsatz von Sensorgehäusen
Was ist ein Sensorgehäuse?
Ein Sensorgehäuse schützt die Sensorelektronik vor mechanischen, thermischen und umweltbedingten Einflüssen. Gleichzeitig stellt es die Schnittstelle zur Maschine dar und beeinflusst maßgeblich die Zuverlässigkeit des Gesamtsystems.
Wie läuft die Entwicklung eines kundenspezifischen Kunststoffgehäuses ab?
Die Entwicklung eines kundenspezifischen Kunststoffgehäuses beginnt in der Regel mit einer Analyse der technischen und mechanischen Anforderungen. Dabei werden Faktoren wie Einbauraum, Schutzart, Temperaturbeständigkeit, Belastungen, Montagekonzept sowie Design- und HMI-Anforderungen definiert. Anschließend erfolgt die Konstruktion des Gehäuses in 3D-CAD, häufig inklusive Prototyping und Machbarkeitsanalyse.
Im nächsten Schritt werden geeignete Werkstoffe, Oberflächenstrukturen und Fertigungsverfahren ausgewählt. Je nach Anwendung können zusätzlich Funktionen wie Dichtungen, EMV-Abschirmungen, Sichtfenster, Tastaturen oder Kabeldurchführungen integriert werden. Nach der Freigabe der Konstruktion erfolgt der Werkzeugbau und anschließend die Serienfertigung. Durch eine frühzeitige Abstimmung zwischen Entwicklung und Produktion lassen sich Kosten, Montageaufwand und spätere Anpassungen deutlich reduzieren.
Mehr zu unseren Kunststoffgehäusen >>
Wann lohnt sich ein kundenspezifisches Sensorgehäuse?
Ein kundenspezifisches Sensorgehäuse lohnt sich immer dann, wenn Standardlösungen zu Ausfällen, Nacharbeit oder Montageproblemen führen. Besonders in vibrationsintensiven Anwendungen bietet eine individuelle Lösung deutliche Vorteile.
Darüber hinaus zeigt die Praxis, dass sich kundenspezifische Sensorgehäuse häufig bereits ab Stückzahlen von ca. 500 Einheiten wirtschaftlich rechnen – trotz initialer Werkzeugkosten. Entscheidend ist hierbei die ganzheitliche Betrachtung der Gesamtkosten (TCO), bei der reduzierte Prozessaufwände, geringere Ausfallraten und stabile Serienprozesse die Investition schnell amortisieren.
Welche Vorteile bieten kundenspezifische Sensorgehäuse?
Kundenspezifische Sensorgehäuse bieten Unternehmen zahlreiche technische und wirtschaftliche Vorteile. Durch die anwendungsspezifische Entwicklung lassen sich eine höhere mechanische Stabilität, reduzierte Ausfallraten sowie eine optimale Integration in das jeweilige Produktumfeld realisieren. Gleichzeitig entfällt häufig die manuelle Nachbearbeitung, wodurch Prozesse effizienter gestaltet und Fehlerquellen minimiert werden können. Langfristig führen diese Faktoren zu geringeren Gesamtkosten (TCO) und einer höheren Prozesssicherheit.
Neben den funktionalen Aspekten spielen auch Design und Markenidentität eine zunehmend wichtige Rolle. Individuell entwickelte Sensorgehäuse ermöglichen die gezielte Definition von Oberflächenstrukturen, beispielsweise nach VDI- oder SPI-Standards, und bieten die Möglichkeit, Logos oder Branding direkt werkzeugfallend zu integrieren. Darüber hinaus verbessern angepasste Gehäusedesigns die Haptik und Wahrnehmung des Produkts und schaffen eine klare visuelle Differenzierung gegenüber Wettbewerbsprodukten. Ein kundenspezifisches Sensorgehäuse ist damit weit mehr als nur ein funktionales Bauteil – es wird zu einem integralen Bestandteil der Produktgestaltung und der Markenpositionierung.
Warum ist der Stückpreis bei Sensorgehäusen nicht entscheidend?
Der Stückpreis berücksichtigt nicht die Folgekosten. Faktoren wie Montageaufwand, Ausschuss, Ausfälle und Serviceeinsätze beeinflussen die Gesamtkosten wesentlich stärker. Deshalb ist die TCO-Betrachtung entscheidend.
Welche Schutzart sollte ein Sensorgehäuse haben?
Für industrielle Anwendungen sind Sensorgehäuse mit mindestens IP65 empfehlenswert. Sie sind staubdicht und gegen Strahlwasser geschützt und damit für den Einsatz in Bau- und Agrartechnik geeignet. In anspruchsvolleren Umgebungen kommen jedoch häufig höhere Schutzklassen zum Einsatz:
– IP67 schützt zusätzlich gegen zeitweiliges Untertauchen und wird häufig in mobilen Maschinen oder Außenanwendungen verwendet.
– IP68 eignet sich für Anwendungen mit dauerhaftem Kontakt zu Wasser oder hoher Feuchtigkeitsbelastung.
– IP69K bietet maximalen Schutz gegen Staub sowie Hochdruck- und Heißwasserreinigung und wird besonders in Landmaschinen, Nutzfahrzeugen, Lebensmitteltechnik oder Hygienebereichen eingesetzt.
Damit ein Kunststoffgehäuse diese Schutzarten zuverlässig erreicht, berücksichtigen wir bei N&H bereits während der Entwicklung wichtige konstruktive Details. Dazu gehören umlaufende Dichtflächen, integrierte Nut-Feder-Geometrien, passende Kabeldurchführungen sowie präzise abgestimmte Verschraubungen. Zusätzlich setzen wir je nach Anwendung Elastomer-Dichtungen oder umspritze Dichtelemente ein.
Die Fertigung erfolgt im Spritzgussverfahren mit präzise abgestimmten Dicht- und Funktionsflächen. Für hohe Dichtigkeitsanforderungen verschweißen wir Gehäusehälften z.B. zusätzlich per Ultraschall-Schweißen. Dadurch entsteht eine dauerhaft dichte und mechanisch belastbare Verbindung ohne zusätzliche Klebstoffe oder Dichtmittel.
